微米级干雾抑尘装置采用模块化设计技术。由微米级干雾机、螺杆式空气压缩机、万向节总成、干雾箱总成、水气分配器、干雾箱控制器、水气连接管线、自动控制系统等组成。

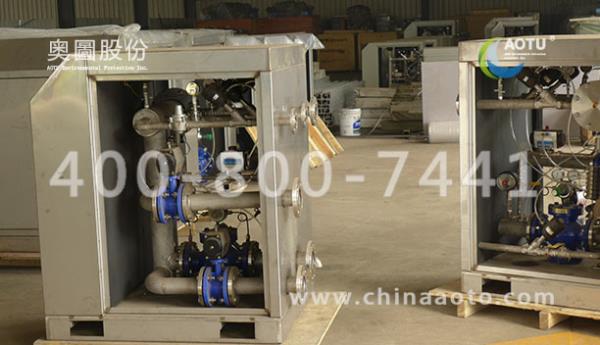

（1）微米级干雾机

微米级干雾机是将气、水过滤后，以设定的气压、水压、气流量、水流量按开关程序控制控制阀打开或关闭，经管道输送到喷雾器总成中去，实现喷雾抑尘。它由电控系统、多功能控制系统、流量控制系统组成。安装在IP55标准的箱体内，有进气管接口1个，进水管接口1个，出气管接口1个，出水管接口1个。

（2）电控系统

电控系统是微米级干雾抑尘系统的控制中心，集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动两种操作模式。在自动操作模式时，可自动接收远程触发信号启动或停止喷雾器喷雾。在手动模式，操作人员可以按压操作按钮启动或停止喷雾器喷雾。用户还可以通过PLC设置接口修改喷雾周期及管道吹扫时间等。

自动控制系统将微米级干雾抑尘机与现场设备的控制信号连接起来，以便实现自动控制。

（3）螺杆式空气压缩机

螺杆式空气压缩机的作用是为微米级干雾抑尘系统提供标准气源。

（4）干雾箱控制器/水气分配器

通过对其控制实现水、气、电主管线与干雾箱/万向节总成的连接，并根据现场情况通过PLC控制实现各干雾箱/万向节总成分别喷雾。

（5）干雾箱/万向节总成

接收由微米级干雾机输送来的气、水并将其转化成颗粒直径为1～10µm的干雾喷射出去，按微米级干雾机的控制指令喷向抑尘点。当干雾与粉尘颗粒相互接触、碰撞时，使粉尘颗粒相互粘结、凝聚变大，并在自身的重力作用下沉降，从而达到抑尘的作用。

（7）水气连接管线

水气连接管线是将微米级干雾机、万向节总成、干雾箱总成、螺杆式空气压缩机、水源等用不同管径的硬管按要求连接起来。

微米级干雾抑尘装置
